Descrição

Descrição do Produto
A linha de câmaras refrigeradas para céu profundo (DSO) é a gama mais avançada da história da Player One. Iniciado em 2021, este projeto passou por várias fases de desenvolvimento e aperfeiçoamento até chegar à sua versão final. É com grande orgulho que apresentamos esta linha, que incorpora a mais recente tecnologia e design da marca.

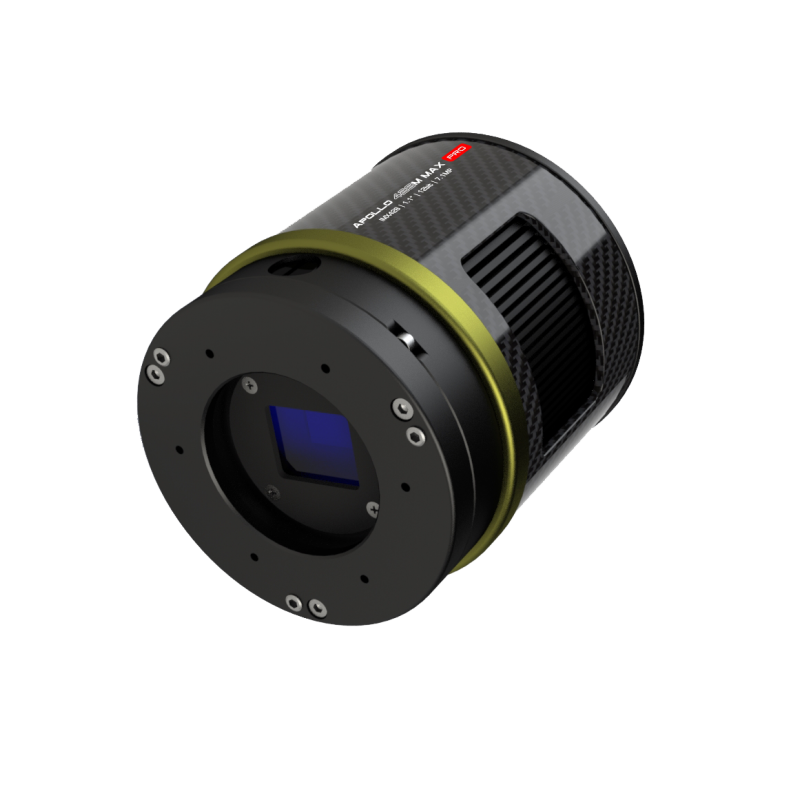

A câmara Apollo 428M MAX Pro foi desenvolvida pela Player One Astronomy, sendo uma verdadeira câmara refrigerada dedicada à astrofotografia solar.

Utiliza o sensor monocromático Sony IMX428 com formato 1.1”. O tamanho de pixel de 4,5 μm proporciona uma profundidade de poço de 25,3 ke⁻, com um total de 7,1 megapíxeis (resolução de 3216 × 2208) e uma diagonal de 17,5 mm.

Tecnologia Pregius
A Apollo 428M MAX (IMX428) baseia-se na tecnologia Pregius de 3.ª geração. O sensor IMX428 é uma versão de alta resolução do IMX432, com píxeis de 4,5 μm e profundidade de poço de 25 ke⁻.

No entanto, ao utilizar o modo BIN2, o IMX428 passa a ter píxeis de 9 μm e, naturalmente, a profundidade de poço quadruplica, atingindo os 100 ke⁻.

---

Formato
A Apollo 428M MAX (IMX428) possui sensor no formato 1.1”, tal como a Apollo-M MAX. Trata-se de um sensor de grandes dimensões, quase duas vezes maior que o chip IMX174.

Modo BIN Interessante
Como sabemos, a Apollo 428M MAX Pro tem píxeis de 4,5 μm, ou seja, metade do tamanho dos da Apollo-M MAX.

Ao utilizar o modo BIN2, o comportamento do sensor assemelha-se ao da Apollo-M MAX, e os diferentes modos de combinação de binning oferecem vantagens distintas:

• Modo BIN2 hardware em MONO8: profundidade de poço até 4× (100 ke⁻), ADC de 10 bit, até 135 FPS

• Modo BIN2 hardware em MONO16: profundidade de poço até 4× (100 ke⁻), ADC de 12 bit, até 109 FPS

• Modo BIN2 por software em MONO16 (modo soma): profundidade de poço até 4× (100 ke⁻), profundidade de dados até 14 bit, FPS permanece nos 51

---

Modo HCG e Ruído de Leitura
O modo HCG (High Conversion Gain) é ativado automaticamente quando o ganho é ≥ 70, reduzindo o ruído de leitura para 2,4 e⁻ e aumentando o alcance dinâmico para 12 bits, antes de voltar a baixar com valores de ganho mais altos.

A 450 de ganho, o ruído de leitura da Apollo 428M MAX (IMX428) atinge apenas 1,4 e⁻.

---

Destaques
A Apollo 428M MAX Pro adota o mesmo conceito de design da série ARES refrigerada, com uma diferença subtil:
Apresenta um corpo redondo, paleta de cores dourado e preto e estrutura em fibra de carbono, que reduz o peso e confere um visual moderno e elegante.

Além disso, integra uma placa de inclinação do sensor (tilter) e uma placa PCB anti-condensação. Esta combinação de elementos torna a câmara leve, robusta e altamente funcional.

Placa de Inclinação 3P ou 4P
Ao fotografar objetos de céu profundo, a placa de inclinação do sensor pode ser utilizada para ajustar o ângulo de inclinação, de forma a tornar as estrelas nos cantos da imagem mais arredondadas.

A câmara Apollo 428M MAX Pro fornece tanto a placa de inclinação frontal (3P) como a traseira (4P), cobrindo assim todos os cenários de utilização.

Placa Frontal 3P
É a placa padrão instalada na câmara, e acreditamos que a maioria dos utilizadores já tenha experiência com este tipo de ajuste. Funciona muito bem em cenários de utilização básicos.

---

Placa Traseira 4P
É uma peça opcional para a câmara, essencial quando se utilizam rodas ou gavetas de filtros e OAG com ângulo fixo. É também muito prática para utilizadores de sistemas RASA, permitindo um ajuste mais preciso da inclinação do sensor.

Uma esponja de alta densidade integrada bloqueia eficazmente a entrada de luz pelas fendas laterais, sem qualquer fuga de luz.

---

Leve e em Fibra de Carbono
A Apollo 428M MAX Pro utiliza fibra de carbono no corpo da câmara e foi otimizada para redução de peso na sua estrutura. A câmara pesa apenas 420 gramas, sendo um dos modelos mais leves do mercado.

Refrigeração
A câmara utiliza uma unidade de refrigeração TEC de dois estágios. Após melhorias no design estrutural para evitar o retorno de calor para o interior da câmara, é possível atingir uma Delta-T de 35 a 40 °C abaixo da temperatura ambiente.

Sistema Anti-Condensação
Mesmo no design de câmaras refrigeradas leves, a Player One continua a perseguir a perfeição — garantindo a presença de todas as funcionalidades essenciais.

Uma das mais importantes é o sistema anti-condensação, muitas vezes negligenciado em câmaras refrigeradas de menor dimensão, mas absolutamente indispensável para garantir um desempenho fiável e consistente.

Modo HCG e Ruído de Leitura
O modo HCG (High Conversion Gain) é ativado automaticamente quando o ganho é ≥ 70, reduzindo o ruído de leitura para 2,4 e⁻ e aumentando a gama dinâmica.

A 450 de ganho, o ruído de leitura da câmara Apollo 428M MAX Pro é de apenas 1,4 e⁻, um valor inferior ao do sensor IMX432.

---

Sem Brilho Residual (Amp-Glow)
A Apollo 428M MAX Pro não é uma câmara sem amp-glow, mas o amp-glow é muito suave, o que facilita a calibração.
Em astrofotografia solar, este brilho não representa qualquer problema.

Exemplo:
300 s @ ganho = 0, -10 °C — Dark frame da Apollo 428M MAX Pro

Cache DDR3 de 512 MB
A memória cache DDR3 nas câmaras refrigeradas foi aumentada para 512 MB. Esta melhoria ajuda a estabilizar e garantir a transmissão de dados, evita eficazmente a perda de fotogramas e reduz consideravelmente o ruído de leitura.

Graças ao cache DDR3, a câmara deixa de exigir um elevado desempenho do computador, mantendo excelente performance mesmo quando ligada a uma porta USB 2.0.

Porta USB-C de Última Geração
A parte traseira da câmara refrigerada possui uma porta de dados USB Type-C e uma porta de alimentação DC 12V (5,5 × 2,1 mm).

A porta de dados principal suporta o protocolo USB 3.0, permitindo que a câmara atinja 51 FPS em modo RAW8.
A porta Type-C é também mais prática para ligar, especialmente durante a montagem do equipamento de imagem à noite.

Durante a gravação de imagens, a velocidade de escrita real pode ser limitada pela velocidade do próprio disco rígido.
Se o disco tiver uma escrita lenta, a gravação pode não atingir a velocidade teórica.
É recomendado o uso de um disco SSD de alta qualidade para garantir um desempenho ótimo da câmara.

A câmara inclui uma porta de alimentação 12V DC (5,5 × 2,1 mm) que fornece energia suficiente ao sistema de refrigeração TEC.
Se não precisares da refrigeração ativa, basta ligar apenas a porta principal Type-C, e a câmara funcionará como uma versão não refrigerada.

Sistema de Refrigeração e Aquecedor Anti-Condensação
Na janela ASCOM, estão disponíveis três parâmetros ajustáveis:

• Temperatura alvo,

• Velocidade da ventoinha

• Potência do aquecedor anti-condensação.

• Delta-T padrão: 35–40 °C (modo de longa exposição), 30 °C (modo vídeo), com temperatura ambiente de 30 °C, ventoinha a 100% e aquecedor a 1%.

• Configuração recomendada: Delta-T de 30–35 °C abaixo da temperatura ambiente, ventoinha entre 50–70%, aquecedor a 10%, consumo elétrico entre 40–60%.

A velocidade da ventoinha de refrigeração é também ajustável, com o valor padrão definido para 50%.

A condensação (humidade) é um dos maiores inimigos da astrofotografia.
Por isso, a câmara integra um aquecedor anti-condensação na parte frontal, com potência térmica regulável.

Tecnologia DPS
As câmaras da Player One Astronomy estão equipadas com a tecnologia DPS (Dead Pixel Suppression) — supressão de píxeis mortos.

O sistema DPS analisa diversos dark frames para identificar píxeis anómalos (fixos) e regista um mapa com essas posições na memória da câmara.

Durante a captação de imagens, em cada frame de exposição, os píxeis mortos são automaticamente substituídos por valores medianos calculados a partir dos píxeis ativos em redor — garantindo imagens mais limpas e consistentes.

Mecanismo de Proteção contra Sobretensão e Sobrecorrente
As câmaras da Player One, produzidas pelo “número um” da astrofotografia, garantem a segurança da câmara e de outros equipamentos através de mecanismos de proteção contra sobretensão e sobrecorrente.

---

Desempenho

Ruído de Leitura
No que diz respeito ao ruído de leitura, garantimos solenemente que todos os valores foram obtidos através de testes reais.

Os utilizadores podem utilizar o SharpCap 4, que inclui a funcionalidade Sensor Analysis, oferecendo uma forma muito simples de testar o ruído de leitura.

Escrevemos também um tutorial no nosso site:
👉 https://player-one-astronomy.com/service/manuals/

Se estiveres interessado em testar o ruído de leitura por ti próprio, o processo é muito simples e acessível.

---

Corrente de Escuro (Dark Current)
A corrente de escuro é de 0,08 e⁻/s/pixel a -20 °C e de 0,1 e⁻/s/pixel a 0 °C.
