A linha de câmaras refrigeradas para céu profundo (DSO) é a gama de produtos mais avançada da história da Player One.
Iniciámos este projeto em 2021 e, após várias modificações e reconstruções, chegámos a esta versão final.

Esta linha traz consigo a tecnologia e o design mais recentes, e é com grande orgulho que a apresentamos à comunidade astronómica.



Transferências:

• Drivers e software: http://player-one-astronomy.com/service/software/

• Manuais: http://player-one-astronomy.com/service/manuals/

---

Descrição do Produto

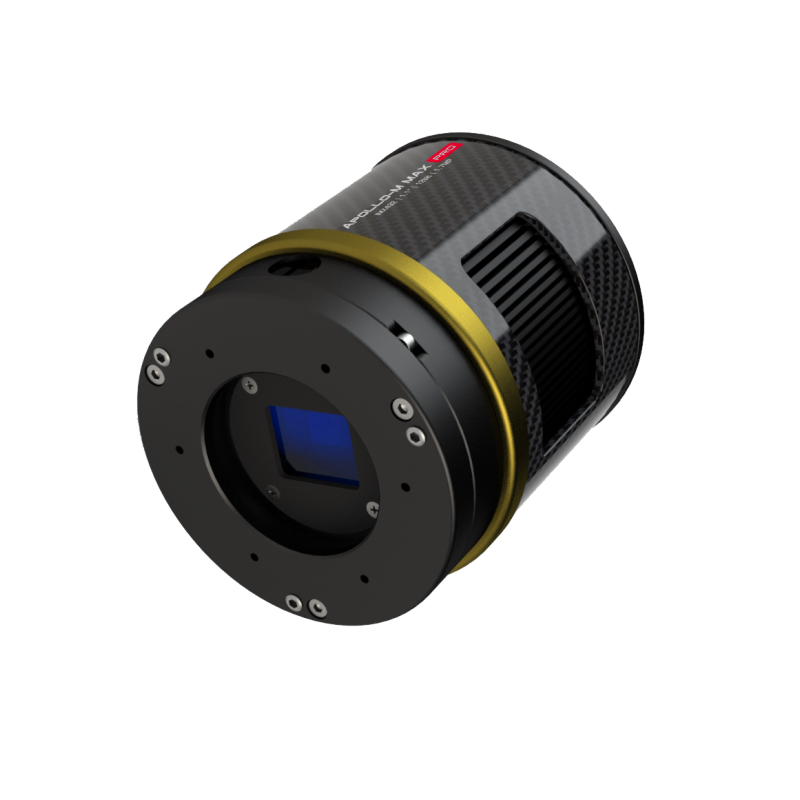

A câmara Apollo-M MAX Pro (IMX432) foi desenvolvida pela Player One Astronomy e é uma verdadeira câmara refrigerada dedicada à astrofotografia solar.

A Apollo-M MAX Pro utiliza o sensor monocromático Sony IMX432, com formato 1.1”.
O tamanho de pixel de 9 µm proporciona uma profundidade de poço de 100 ke⁻, com um total de 1,7 megapíxeis (resolução de 1608 × 1104), e uma diagonal de 17,5 mm.

Tecnologia STARVIS
A câmara Apollo-M MAX Pro (IMX432) baseia-se na tecnologia Sony Pregius de 3.ª geração, que utiliza um obturador global (global shutter) — uma tecnologia de ponta presente em sensores CMOS para captação de imagem precisa e sem distorções.







Destaques
Design de Vanguarda
A câmara refrigerada Apollo-M MAX Pro utiliza o mesmo design da série Ares, mas com algumas diferenças!

Apresenta um corpo redondo, um esquema de cores dourado e preto, e fibra de carbono para reduzir o peso e oferecer um visual moderno e elegante.

Inclui também uma placa de inclinação do sensor (tilter) e uma placa PCB anti-condensação integradas. Este conjunto de soluções torna a câmara leve, estilosa e altamente funcional!

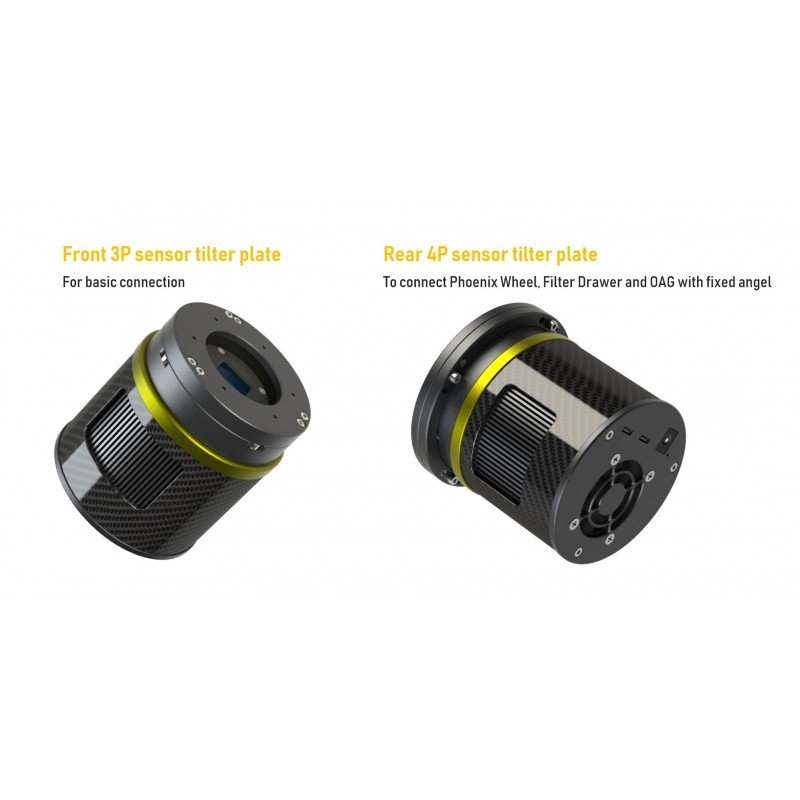

Placa de Inclinação Frontal 3P e Traseira 4P
Ao fotografar objetos de céu profundo, a placa de inclinação do sensor permite ajustar o ângulo do sensor para que as estrelas nos cantos da imagem fiquem mais arredondadas.

A câmara Apollo-M MAX Pro inclui tanto a placa frontal 3P como a placa traseira 4P, cobrindo assim todos os cenários de utilização.

A placa de inclinação frontal 3P vem instalada por defeito na câmara, sendo já familiar para a maioria dos utilizadores. Funciona muito bem em muitos cenários básicos de astrofotografia.

A placa de inclinação traseira 4P é uma peça alternativa, essencial quando se utiliza uma roda ou gaveta de filtros e OAG com ângulo fixo. É também muito prática para os utilizadores de RASA, permitindo um ajuste preciso da inclinação do sensor.

A almofada interna de vedação em esponja de alta densidade bloqueia eficazmente a entrada de luz pelas fendas laterais, evitando qualquer fuga de luz indesejada.

---

Fibra de Carbono e Peso Reduzido
A câmara Apollo-M MAX Pro utiliza fibra de carbono no corpo e foi otimizada para a redução de peso no seu design estrutural. Pesa apenas 420 gramas, sendo uma das câmaras refrigeradas mais leves do mercado.

Refrigeração Profunda
A série de câmaras refrigeradas da Player One utiliza um sistema de refrigeração TEC de dois estágios.

Graças às melhorias no design estrutural, que impedem o retorno de calor para o interior da câmara, é possível atingir uma Delta-T de 35 °C a 40 °C abaixo da temperatura ambiente.

Aquecedor Anti-Condensação
Mesmo no design leve das câmaras refrigeradas, a Player One continua a procurar a perfeição, assegurando a presença de todas as funcionalidades essenciais.

Uma das mais importantes é o sistema anti-condensação, frequentemente ignorado em muitas câmaras refrigeradas de menor dimensão, mas absolutamente indispensável para garantir fiabilidade e desempenho constante.

Desempenho de Amp-Glow
A Apollo-M MAX Pro não é uma câmara sem amp-glow, mas o amp-glow é muito suave, o que facilita a sua calibração.

Na astrofotografia solar, este efeito não representa qualquer problema.

Exemplo:
300s @ ganho = 0, offset = 10, -10 °C – Dark frame da Apollo-M MAX Pro

Cache DDR3 de 512 MB
Como melhoria significativa, a memória DDR3 nas câmaras refrigeradas foi aumentada para 512 MB. Esta cache ajuda a estabilizar e proteger a transmissão de dados, evitando perdas de fotogramas e reduzindo significativamente o ruído de leitura.

Graças à cache DDR3, a câmara deixa de exigir grandes recursos de processamento e mantém um desempenho excelente mesmo quando ligada a uma porta USB 2.0.

Portas Type-C e Alimentação
A parte traseira da câmara refrigerada inclui duas portas de dados Type-C e uma porta de alimentação 12V DC (5,5 × 2,1 mm).

A porta de dados principal suporta o protocolo USB 3.0, permitindo que a câmara atinja 126 FPS em modo RAW8. A porta Type-C é também mais fácil de ligar, especialmente durante a montagem do equipamento à noite.

Ao gravar imagens, a velocidade real de escrita pode ser limitada pela velocidade do disco rígido utilizado. Se o disco for lento, a gravação poderá não atingir a velocidade teórica.
Por isso, recomenda-se a utilização de um disco SSD de alta qualidade para tirar o máximo partido do desempenho da câmara.

A câmara dispõe de uma porta de alimentação 12V DC (5,5 × 2,1 mm) que fornece energia suficiente para o sistema de refrigeração TEC.
Se não for necessário utilizar a refrigeração, basta ligar a porta principal Type-C, e a câmara funcionará como uma versão não refrigerada.

Sistema de Refrigeração e Aquecedor Anti-Condensação
Na interface ASCOM, estão disponíveis três parâmetros ajustáveis: temperatura alvo, velocidade da ventoinha e potência do aquecedor anti-condensação.

• Delta-T padrão: 35–40 °C (modo de longa exposição), 30 °C (modo vídeo), considerando temperatura ambiente de 30 °C, ventoinha a 100% e aquecedor a 1%.

• Configuração recomendada: Delta-T de 30–35 °C abaixo da temperatura ambiente, ventoinha entre 50–70%, aquecedor a 10%, consumo de energia entre 40–60%.

A velocidade da ventoinha de refrigeração é ajustável, com valor padrão definido para 50%.

A condensação é um dos maiores inimigos da astrofotografia. Para combater esse problema, a câmara incorpora um aquecedor anti-condensação na parte frontal, com potência ajustável.

Mecanismos de Proteção contra Sobretensão e Sobrecorrente
As câmaras da Player One, produzidas por quem lidera o setor, garantem a segurança da câmara e de outros equipamentos através de mecanismos de proteção contra sobretensão e sobrecorrente.

---

Desempenho
O modo HCG (High Conversion Gain) é ativado automaticamente quando o ganho atinge 145.

Ruído de Leitura
No que diz respeito ao ruído de leitura, garantimos com toda a seriedade que todos os valores apresentados são provenientes de testes reais.

Os utilizadores podem utilizar o SharpCap 4, que inclui a funcionalidade Sensor Analysis, para testar facilmente o ruído de leitura.

Escrevemos também um tutorial disponível no nosso site:
👉 https://player-one-astronomy.com/service/manuals/

Se estiveres interessado em testar por ti próprio, o processo é muito simples.
