Descrição

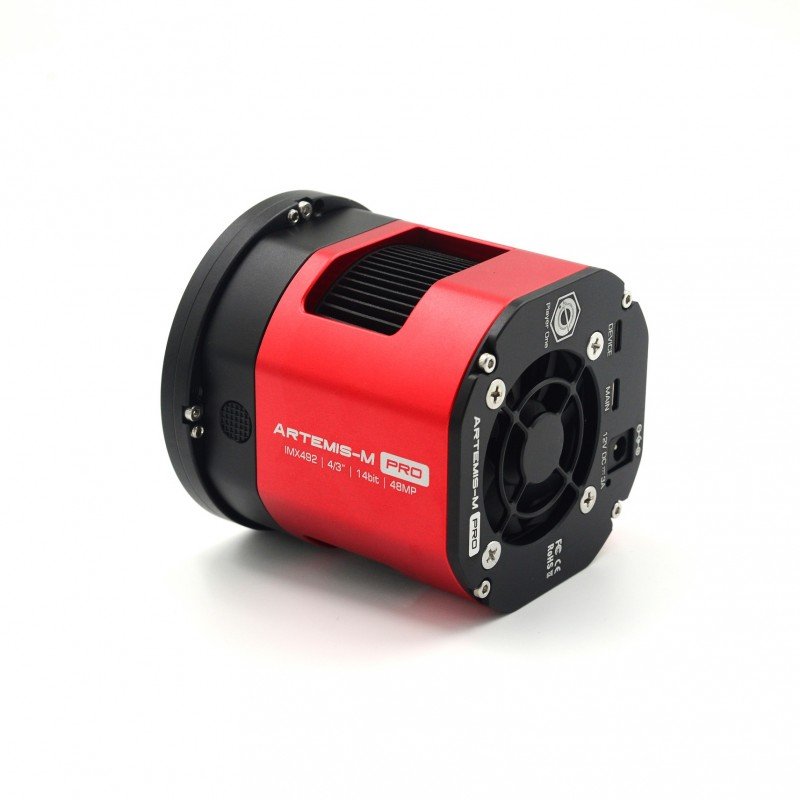

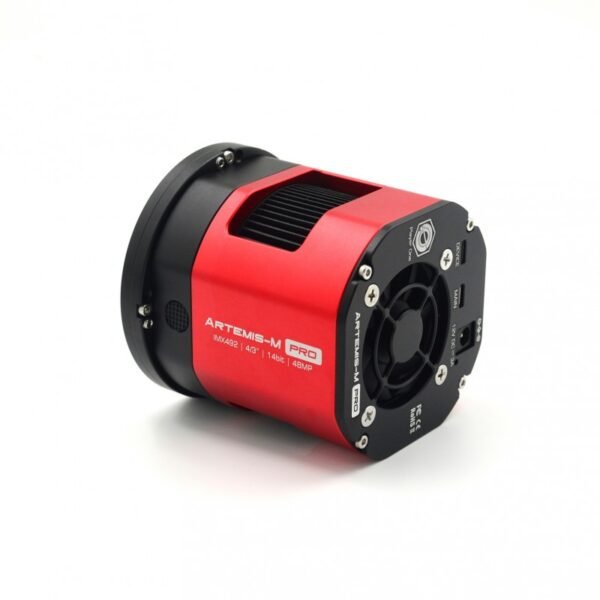

Câmara ARTEMIS-M Pro Refrigerada (IMX492)

A linha de câmaras refrigeradas para objetos do céu profundo (DSO) é a mais avançada na história da Player One. Iniciámos este projeto em 2021 e, após muitas modificações e reconstruções, alcançámos esta versão final.

Ela incorpora a nossa tecnologia e design mais recentes, e temos muito orgulho em apresentar esta linha de câmaras ao público.

A fonte de alimentação não está incluída no pacote da câmara.

Link para fonte de alimentação de 12V 5A de alta qualidade: https://player-one-astronomy.com/product/12v-5a-power-supply-dc5-5-x-2-1mm/

Transferência de drivers e software: http://player-one-astronomy.com/service/software/

Transferência de manuais: http://player-one-astronomy.com/service/manuals/

Novo Design de Vanguarda

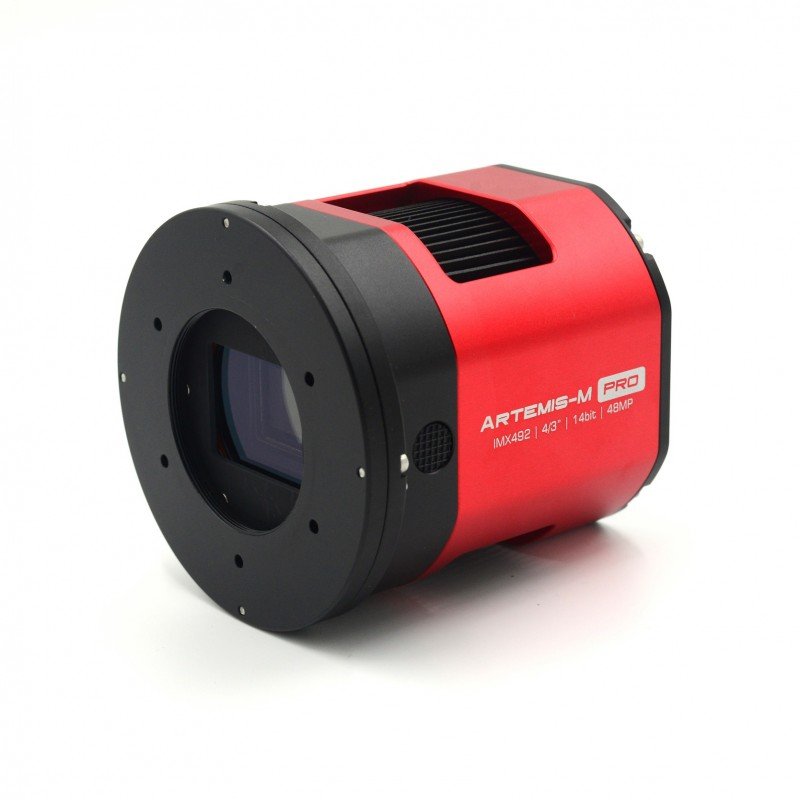

O polígono em forma de hexágono regular é uma marca distintiva da Player One, mas nas câmaras refrigeradas para céu profundo (DSO), quisemos criar algo ainda mais bonito e prático. Após muitas tentativas, definimos o estilo final: um octógono de inspiração científica e tecnológica que forma a estrutura principal, com 4 lados curvos e cantos arredondados, combinando rigidez com flexibilidade. A parte frontal é redonda para evitar difração em sistemas RASA.

O vermelho vibrante, semelhante ao fogo de verão, combina com o preto sóbrio e elegante. Todo o corpo da câmara tem um acabamento mate ultra-fino que lhe confere um aspeto luxuoso e moderno, mantendo o estilo inconfundível da Player One.

A câmara refrigerada Artemis-M Pro (IMX294) foi desenvolvida pela Player One Astronomy e foi concebida para astrofotografia avançada de objetos do céu profundo (DSO). Utiliza o sensor de cor Sony IMX294, com formato 4/3″.

O tamanho de pixel de 4,63 µm permite uma profundidade de poço de 65,8 ke-, com um total de 11,7 megapíxeis (a resolução é de 4144×2824) e uma diagonal de 23,2 mm.

Placa de Inclinação do Sensor com Ajuste Traseiro de 4 Pontos

Ao fotografar objetos de céu profundo, a utilização de uma placa de inclinação do sensor permite reduzir significativamente a curvatura de campo do telescópio.

Adoptámos um sistema de ajuste traseiro com uma placa de inclinação de 4 pontos, que oferece várias vantagens na sua utilização.

O ajuste em 4 pontos facilita a identificação do canto que necessita de correção.

A esponja de alta densidade integrada atua como um bloqueador de luz, impedindo eficazmente a entrada de luz pelas fendas laterais e evitando qualquer fuga luminosa.

Se estiveres a preparar um manual, brochura ou página de produto, posso compilar tudo num só formato com estrutura e destaques visuais.

Para facilitar a compreensão do método de ajuste em 4 pontos, preparámos um exemplo prático para os utilizadores:

Refrigeração Profunda

A série de câmaras refrigeradas da Player One utiliza um sistema de arrefecimento TEC de 2 estágios. Após melhorias no design estrutural para evitar que o calor retorne à câmara interna, a câmara consegue atingir uma diferença de temperatura (Delta-T) superior a 40 °C.

Cache DDR3 de 512 MB

Como melhoria, a cache DDR3 nas câmaras refrigeradas foi aumentada para 512 MB. Esta adição ajuda a estabilizar e garantir a transmissão de dados, evitando eficazmente a perda de frames e reduzindo significativamente o ruído de leitura.

Graças à cache DDR3, a câmara já não exige elevados recursos de processamento. Mesmo quando ligada a uma porta USB 2.0, continua a oferecer um desempenho excelente.

Tecnologia STARVIS

A câmara refrigerada Artemis-M Pro (IMX294) é baseada na tecnologia STARVIS da Sony, que utiliza tecnologia de píxeis retroiluminados (back-illuminated) aplicada em sensores de imagem CMOS.

Formato 4/3″

A câmara refrigerada Artemis-M Pro possui um sensor com formato 4/3″ (19,2 mm × 13 mm), um tamanho muito popular e amplamente utilizado na astrofotografia de objetos do céu profundo (DSO).

Conversor ADC de 14 bits

O sensor IMX294 possui um conversor ADC (analógico-digital) de 14 bits integrado. Os 14 bits (16384 níveis) oferecem uma resolução de amostragem superior em comparação com os 12 bits (4096 níveis).

Porta de Dados Type-C e Porta de Alimentação

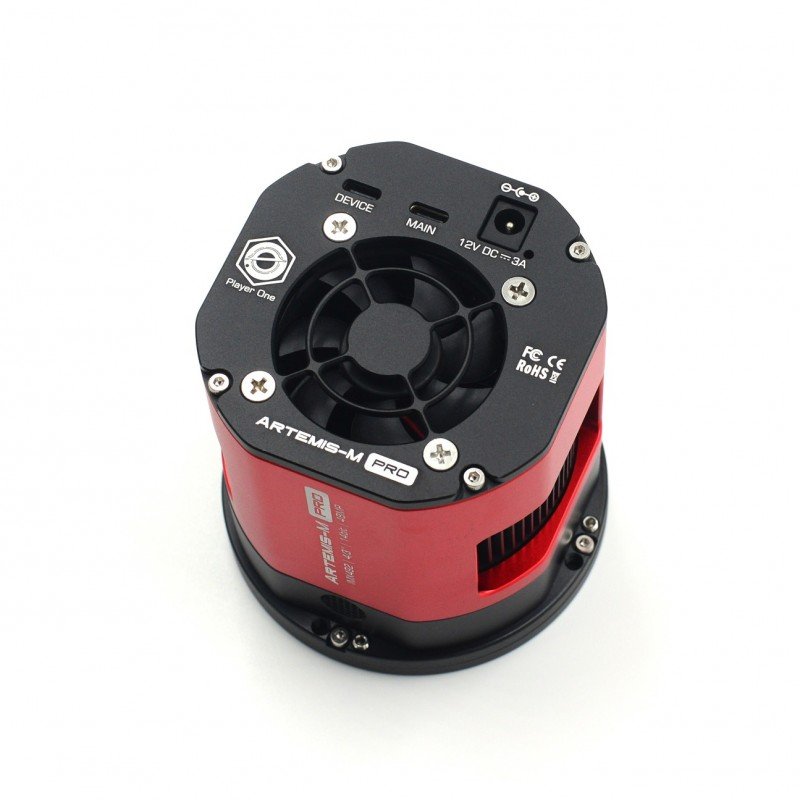

A parte traseira da câmara refrigerada inclui duas portas de dados Type-C e uma porta de alimentação DC 12 V com conetor de 5.5×2.1 mm.

Porta de Dados Principal e Refrigeração

A porta de dados principal suporta o protocolo USB 3.0, permitindo que a câmara atinja até 33 fps no modo RAW8. A porta Type-C facilita a ligação, especialmente durante a montagem do equipamento de imagem à noite.

Ao gravar imagens, a velocidade real de escrita pode ser limitada pela velocidade do disco rígido. Caso o disco tenha uma taxa de escrita lenta, a gravação poderá não atingir a velocidade teórica máxima. Recomenda-se a utilização de um disco SSD de alta qualidade para tirar o máximo partido do desempenho da câmara.

A câmara dispõe de uma porta de alimentação DC 12 V (5.5×2.1 mm) que fornece energia suficiente ao sistema de arrefecimento TEC. Caso não pretendas utilizar a refrigeração, basta ligar apenas a porta Type-C principal — a câmara funcionará como uma versão não refrigerada.

Sistema de Refrigeração e Aquecedor Anti-Condensação

Na janela ASCOM, disponibilizamos três parâmetros ajustáveis: Temperatura alvo, Velocidade da ventoinha e Potência do aquecedor anti-condensação.

Delta-T padrão: 40 °C (±2 °C) — com temperatura ambiente de 30 °C, ventoinha a 100% e aquecedor desligado (0%).

Configuração Delta-T recomendada: 35 °C abaixo da temperatura ambiente, ventoinha a 70%, aquecedor anti-condensação a 10%, com consumo energético entre 40% e 60%.

A velocidade de rotação da ventoinha de arrefecimento é também ajustável, sendo o valor predefinido 70%.

A condensação é um dos maiores inimigos da astrofotografia. Para combatê-la, a câmara inclui um aquecedor anti-condensação integrado na parte frontal. A potência de aquecimento é ajustável conforme necessário.

Mecanismo de Proteção contra Sobretensão e Sobrecorrente

As câmaras Player One são concebidas para garantir a segurança tanto da própria câmara como de outros equipamentos ligados, através de mecanismos de proteção contra sobretensão e sobrecorrente.

Desempenho

Com ganho = 0, a câmara apresenta um alcance dinâmico de 13 stops, uma capacidade de poço completa de 65,8 ke, e ruído de leitura de 7,8 e.

Com HCG (High Conversion Gain) ativo a ganho = 120, a câmara mantém um alcance dinâmico de 12,97 stops, com uma capacidade de poço de 14,5 ke e um ruído de leitura reduzido para apenas 1,8 e.

Taxa de Fotogramas

No modo RAW8, a câmara refrigerada Artemis-M Pro consegue atingir 33 FPS em modo Hardware BIN2 e 8 FPS em BIN1.

Este desempenho é significativamente superior ao de muitos modelos atualmente disponíveis no mercado.

Ruído de Leitura

Em relação ao ruído de leitura, comprometemo-nos com total transparência: todos os valores apresentados resultam de testes reais.

Os utilizadores podem realizar os seus próprios testes utilizando o SharpCap 4, que inclui a funcionalidade Sensor Analysis, permitindo medir o ruído de leitura de forma simples.

Escrevemos um tutorial no nosso site:
https://player-one-astronomy.com/service/manuals/

Se estiveres interessado em testar o ruído de leitura, é um processo bastante simples e direto.

Frame Escuro (Dark Frame)

Disponibilizamos um dark frame original da câmara Artemis-M PRO com os seguintes parâmetros:
Ganho = 0, Offset = 5, Exposição = 300s, Temperatura = -20 °C
Download Dark Frame

Corrente de Escuro (Dark Current)

A corrente de escuro da Artemis-M Pro é extremamente baixa: apenas 0,0004 e⁻/s/pixel a -20 °C e 0,0021 e⁻/s/pixel a 0 °C.

Ao longo de toda a curva, os valores mantêm-se praticamente numa linha reta, o que demonstra a elevada qualidade e estabilidade da câmara Artemis-M Pro.
