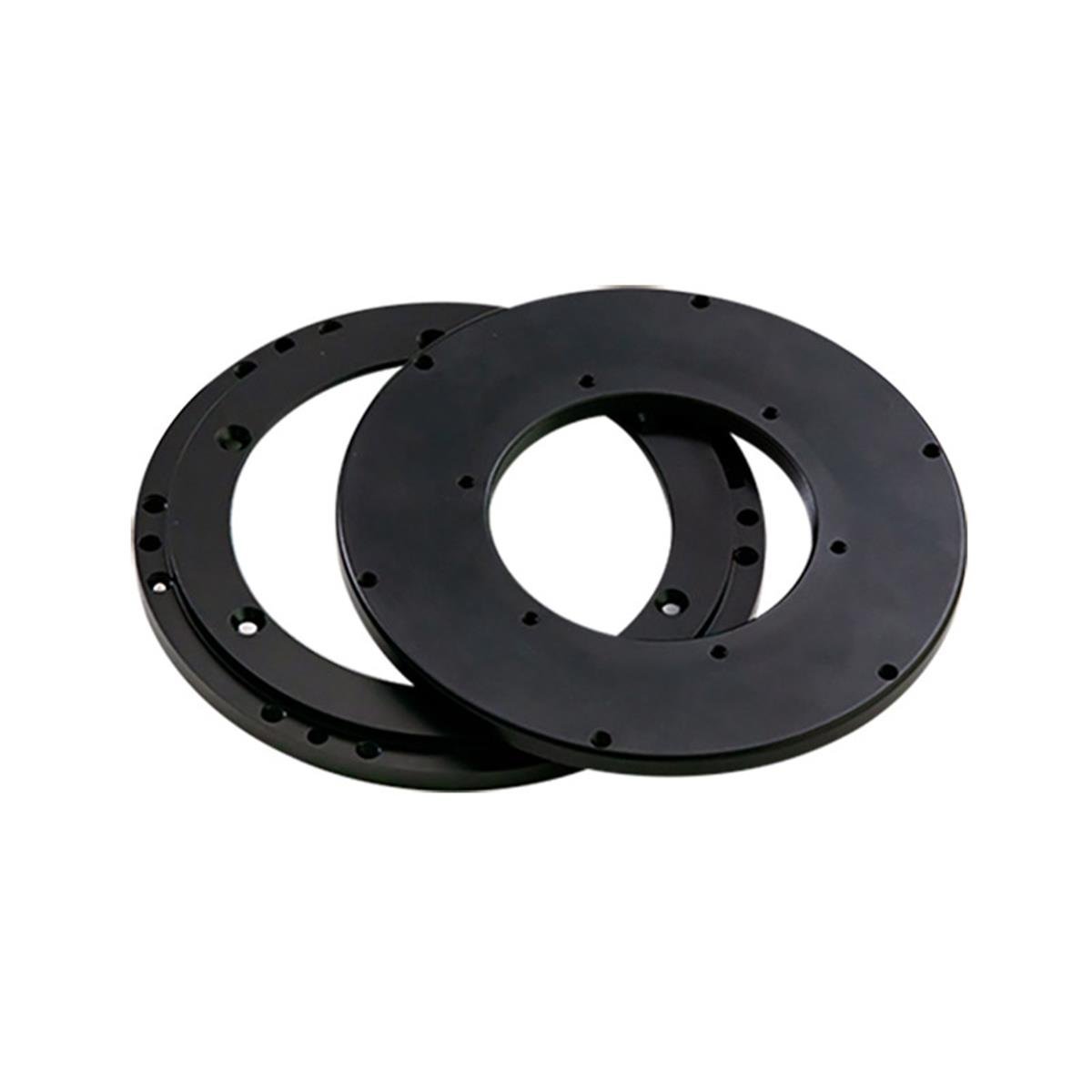

Tudo sobre a placa de tilt traseira M54 da ZWO

Para evitar deformações nas extremidades das suas imagens, é fundamental que o sensor da câmara esteja perfeitamente perpendicular ao eixo óptico do telescópio. Um bom alinhamento evita que as estrelas apareçam alongadas de forma assimétrica nas bordas do campo e garante uma nitidez homogénea em toda a imagem — sem zonas desfocadas ou distorcidas. Esta precisão é ainda mais importante quando se trabalha com sensores de grandes dimensões (formato APS-C ou superior).

A placa de tilt permite ajustar com precisão a inclinação da câmara, garantindo que o sensor está paralelo ao plano focal.

O ajuste de tilt é normalmente feito em 3 pontos pela frente do conjunto, o que é adequado quando o espaço é suficiente. No entanto, em algumas configurações mais compactas ou com muitos acessórios acoplados, pode ser mais prático fazer o ajuste pela parte traseira — é precisamente para isso que serve a placa de tilt M54-TILTER da ZWO.

Compatibilidade

• ZWO ASI2600 Pro

• ZWO ASI6200 Pro

• ZWO ASI2400MC Pro

Montagem da placa de tilt M54-TILTER

1. Desembale a placa de tilt;
2. Desaperte as 3 roscas com cabeça hexagonal (chave Allen) para permitir o ajuste;
